UNICAMP 2024: Em um estudo do comportamento elétrico de neurônios, aplica-se uma diferença de potencial elétrico (ddp, da ordem de 10⁻³ V) e mede-se a corrente elétrica (da ordem de 10⁻¹² A) que passa pelo sistema.

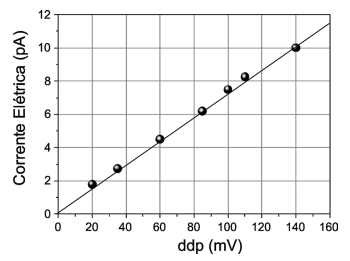

A partir dos resultados desse experimento, representados no gráfico da figura a seguir, conclui-se que a resistência elétrica do sistema é igual a

a) 14 Ω.

b) 70 mΩ.

c) 70 MΩ.

d) 14 GΩ.

RESOLUÇÃO (Oficina do Estudante):

A resistência elétrica do sistema pode ser determinada pela primeira lei de Ohm:

Pela análise do gráfico, temos que para 𝑈 = 140 𝑚𝑉 = 140. 10⁻³ 𝑉, a intensidade da corrente é 𝑖 = 10 𝑝𝐴 =10. 10⁻¹² 𝐴 (veja a imagem abaixo).

Assim, temos

É interessante notar que o enunciado auxilia os candidatos na interpretação das unidades de medida mV (milivolt) e pA (picoampère) ao dizer que as ordens de grandeza da ddp e da corrente elétrica são respectivamente 10⁻³ e 10⁻¹².

GABARITO:

d) 14 GΩ.
